Biseladora de Tubos

Biseladora de Tubos

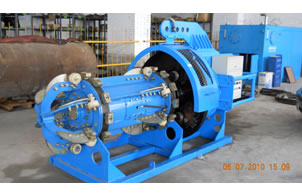

Descrição da Biseladora de Tubos:
Esta biseladora de tubos é um equipamentos para soldagem automática e é composta principalmente de dispositivo de expansão, mecanismos do eixo princípal, ferramentas diversas, sistema de polias, sistema hidráulico e sistema eletrónico. Considerar também que todos os componentes têm propriedades anticorrosivas e podem trabalhar normalmente a uma temperaturas de 50ºC.

Características da Biseladora de Tubos:
1. As secções de fixação são intercambiáveis e cada secção de fixação pode arcar com dois tamanhos de tubos diferentes.
2. Pode ser equipada com secção de fixação de acordo com a exigência do operário.
3. Adapta-se facilmente a diferentes configurações de chanfros e até mesmo a configuração de bisel modificada "J" para soldadura automática.
4. As escovas procedem à limpeza tanto do interior e exterior dos tubos quando a máquina está em execução.
5. As potências eléctricas também se ajustam ás especificações do cliente.

NO. Modelo Parâmetros PFM
0812		 PFM
1216		 PFM
1620		 PFM
2024		 PFM
2430		 PFM
3036		 PFM
3642		 PFM
4248		 PFM
4854		 PFM
5460
1 Alcance de diâmetros das tubagens a soldar (mm) φ203~
φ305

φ355		 φ305~
φ406		 φ406~
φ508		 φ508~
φ610		 φ610~
φ762		 φ762~
φ914		 φ914
~φ1066		 φ1066~
φ1219		 φ1219~
φ1372		 φ1372
~φ1524
2 Alcance de espessuras da parede do tubagens a soldar (mm) 5~10 8-15 9-15 9-20 10~20 10~25 12.5~25 15~30 17.5~30 17.5~30
3 Tipo de terminação do tubo Terminação tipo Y / Terminação tipo U
4 Força de corte principal (N) 5880 8820 10290 13720 15680 19600 19600 23520 23520 23520
5 Torque de corte(Nm) 1200 2390 2620 4200 5980 8960 10500 14350 16140 18000
6 Força de elevação da central hidráulica (N) 25000 40000 40000 60000 60000 80000 80000 90000 90000 100000
7 Precisão de corte à saida 0-0.3 0-0.3 0-0.35 0-0.35 0-0.4 0-0.4 0-0.4 0-0.4 0-0.4 0-0.4
8 Velocidade de rotação do eixo principal(r/min) 0-100 0-100 0-80 0-80 0-60 0-60 0-60 0-60 0-40 0-40
9 Velocidade de alimentação dos cortadores(mm/min) 0-30
10 Curso dos cortadores(mm) 80
11 Potência do motor Diesel da bomba da central hidráulica (KW) 60 60 80 80 90 90 118 118 140 140
12 Principais componentes 1. Motor de corte principal: DANFOSS
2. Bomba hidráulica, válvula: American PARKER / Japanese YUKEN / Korean Hydraulic / Taiwan Compass
3. Sistema de controlo: Siemens
13 Dimensões gerais(L×W×H)(mm) 2200
×600
×1000		 2500
×600
×1000		 2600
×700
×1200		 2800
×800
×1200		 2900
×950
×1300		 3000
×1100
×1450		 3000
×1200
×1500		 3000
×1250
×1580		 3200
×1300
×1600		 3500
×1400
×1800
14 Peso da máquina ferramenta ( Kg) 800 900 1200 1500 1800 2000 2200 2350 2500 3000

Nota: A formula de cálculo para determinar o centro médio do aço é: 1960 (força de corte por mm²)×espessura do tubagem ×quantidade de corte.

Fundada em 1999, Wuxi ABK Machinery Co.Ltd é fabricante profissional de biseladoras de tubos na China. Além de biseladoras de tubos, dispõe ainda de muitos outros equipamentos de elevada qualidade tais como modulos de biselar e cortar tubos, linha de produção de torres para aerogeradores, linhas de soldagem de viga H, equipamentos de soldadura, máquina de corte CNC, fresadora, perfiladeiras, calandras, etc. Com certificação ISO e marca CE os nossos equipamentos são bastante populares entre clientes em Espanha, Índia, Alemanha, África do Sul, Brasil, Chile, Argentina, Rússia, Itália, França, Vietname entre outros. Se está interessado na biseladora de tubos, por favor não hesite em contactar-nos.
